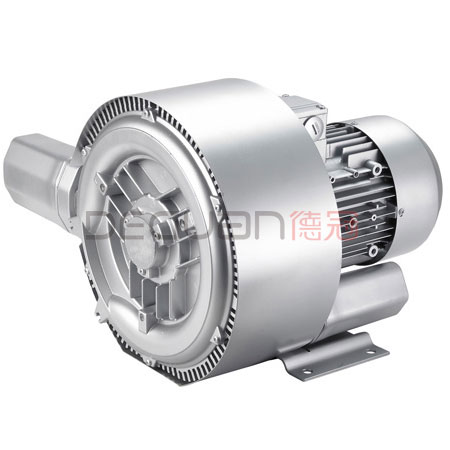

德冠高压风机特点
高性能:高达2500m3/h的吸气量和高达780mbar的压差.
高品质:采用宽压双频，使用零件达到最高要求，运用标准IP55，
F级高效马达，且通过CE认证，达到最高标准。
低噪音:采用低噪音马达加一体式的消音设备，噪音极低。
易安装:可随时安装与使用，亦可任意安装于水平或垂直方向

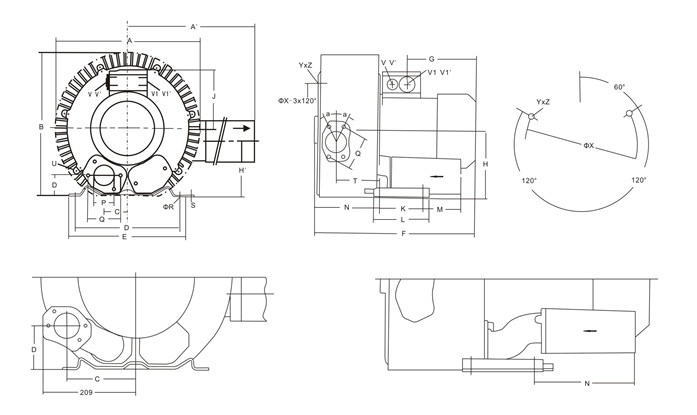

德冠高压风机尺寸图
|
型号 |
曲线编码 |
A |
A' |
B |
C |
D |
E |
F |
G |
H |
H' |
J |
K |
L |
M |
N |
|
2DG420H36 |
|
322 |
324 |
315 |
58 |
225 |
255 |
401 |
191 |
154 |
153 |
128 |
95 |
130 |
73 |
151 |
|
型号 |
曲线编码 |
O |
P |
Q |
ΦR |
S |
T |
U |
V |
V' |
V1 |
V1' |
a |
ΦX |
Y*Z |
X-holes |
|
2DG420H36 |
|
45 |
G1 1/2 |
72 |
12 |
3 |
104 |
M6*19 |
- |
- |
M16*1.5 |
M16*1.5 |
28° |
174 |
M6*15 |
51°/171°/291° |
高压风机产品参数表:
|
曲线编码 |
型号 |
频率 |
额定功率 |
额定电压 |
额定电流 |
最大流量 |
最大吸力 |
最大吹力 |
噪声 |
尺寸 (L*W*H) |
重量 |
|
No |
|
Hz |
KW |
V |
A |
m3/h |
mbar |
mbar |
dB(A) |
mm |
Kg |
|
A170 |
2DG 420 H36 |
50 |
1.6 |
200-240△345-415Y |
7.5△/4.3Y |
150 |
-280 |
280 |
66 |
401*321*315 |
25 |
|
A171 |
60 |
2.05 |
220-275△380-480Y |
7.6△/4.4Y |
180 |
-320 |
310 |
69 |
*另注：以上参数是指风机在正常工作情况下，允许的最大工作吸力/吹力。
